| 产品中心 > 插座 > 耳机插座 > 沉板耳机插座

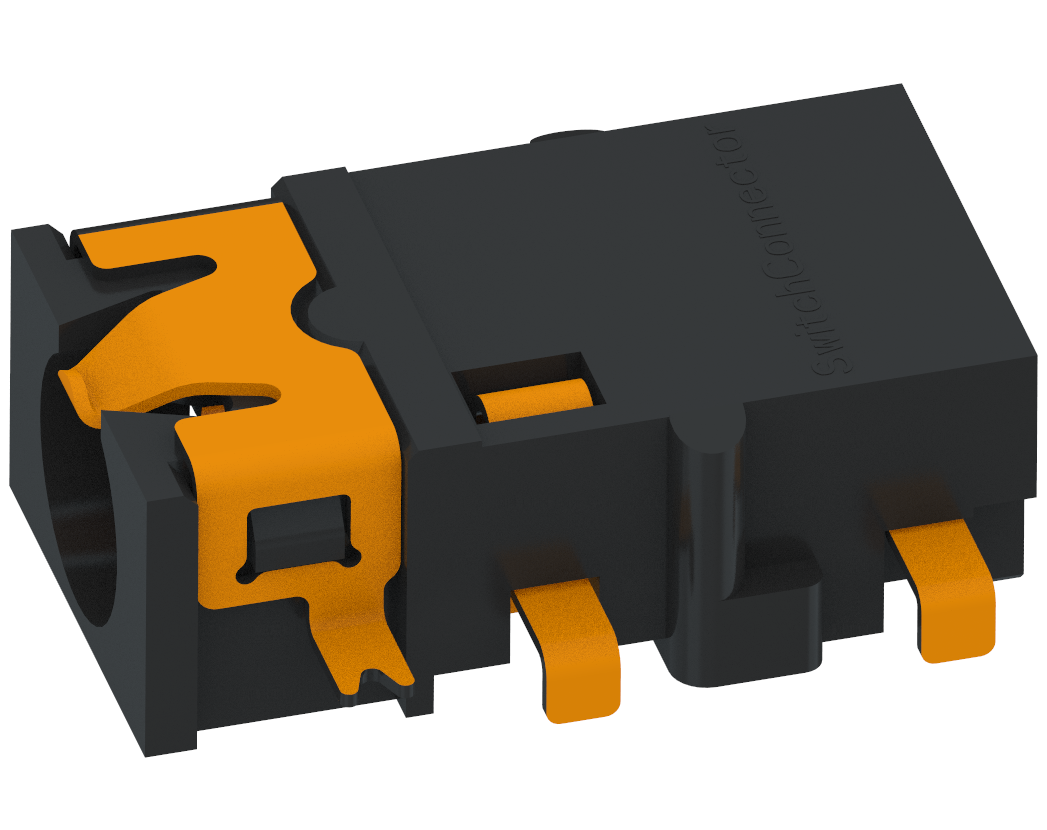

▍溪榜料号：XB-PJ35A013-F06G1BR-A

产品类型：音频插座额定电流：1A 额定电压:12V DC

接触电阻:40mΩmax 耐电压:500 V AC MIN 绝缘电阻:1000 MΩ min

寿命测试:5000次插拔力：4-20 N 拔出力：3-15 N
间距：3.5mm 安装方式：沉板产品认证:ROHS

3D文件下载和技术图纸下载

3D文件XB-PJ35A013-F06G1BR-A 规格书 XB-PJ

料号信息
技术特性
技术图纸
产品规格书

产品编号	产品图片	产品描述	在产状态	出货周期	商品毛重	MPQ	MOQ	生产在途	竞品购买	操作
XB-PJ35A013-F06G1BR-A 3D 查看图纸		3.5耳机插座/沉板1.4mm/12.006.354.2mm耳机插口/4 POLE音频插座/6PIN声频插座/音频连接器/耳机连接器/声频插口	正常	1~2周	0.000	1000	5000	10000	兼容溪榜	技术咨询

产品材质	terminal 1:Audio socket		Phosphor Bronze,tin
	terminal 2:		Phosphor Bronze,tin
	terminal 3:		Phosphor Bronze,tin
	terminal 4:		Phosphor Bronze,tin
	plastic:		Pbt

环境条件	Temperature range:		-20 °C/+70 °C

	Mating cycles:		5000
	Insertion force:		5–20 N
	Withdrawal force:		4–20 N

电气数据	Contact resistance:		≤ 30 mΩ
	Rated current:		0.5 A
	Rated voltage:		30 V AC/DC
	Rated impulse voltage:		500 V/60 s

产品环评符合文件

不锈钢英文版

镀镍英文版

镀锡英文版

硅胶英文版

黄铜英文版

磷铜英文版

符合欧盟 RoHS (2011/65/EU) 指令要求

符合欧盟 ELV指令 2000/53/EC要求
